PhysisDrive120是以替代进口为目标而研发的新一代高性能书本型网络化伺服驱动产品,0.2kW~100kW超宽功率范围,支持再生能量回馈,节约用电成本。采用高速 EtherCAT 协议,支持多种主流编码器及多种电机类型,支持全闭环、高精度龙门控制等,为烟草机械、纺织机械印刷机械、包装机械、塑料机械、机器人、医疗生产设备、风力发电、光伏等伺服应用市场提供高性能伺服解决方案。

· 共直流母线架构:由电源模块+驱动模块/主轴模块组成,等高等深书本型结构,模块化共直流母线设计,易扩展、低能耗;

· 电源模块类型:可选基本电源模块(BPM)、回馈电源模块(FPM)、有源电源模块(APM),功率范围覆盖10~120KW;

· 驱动模块(双轴模块):额定电流3~30A;

· 驱动模块(单轴模块):额定电流3~200A;

· 主轴模块(可选功率):5.5~100KW;

· 支持多种电机类型:永磁同步电机、异步电机、主轴电机、直线电机、力矩电机等各类电机;

· 支持多种编码器:多摩川/尼康/BiSS-C/EnDat2.2/Hiperface/ABZ/1Vpp/霍尔/旋变;

· 集成安全功能:STO/SS1/SS2/SOS/SBC/SLS/SSM/SDI/SLP;

· 安装方式:柜内安装,穿墙安装,冷板安装;

· 先进的运动控制算法(速度、电流前馈控制,摩擦力矩补偿,惯量辨识及振动抑制功能,刚性自整定等)。

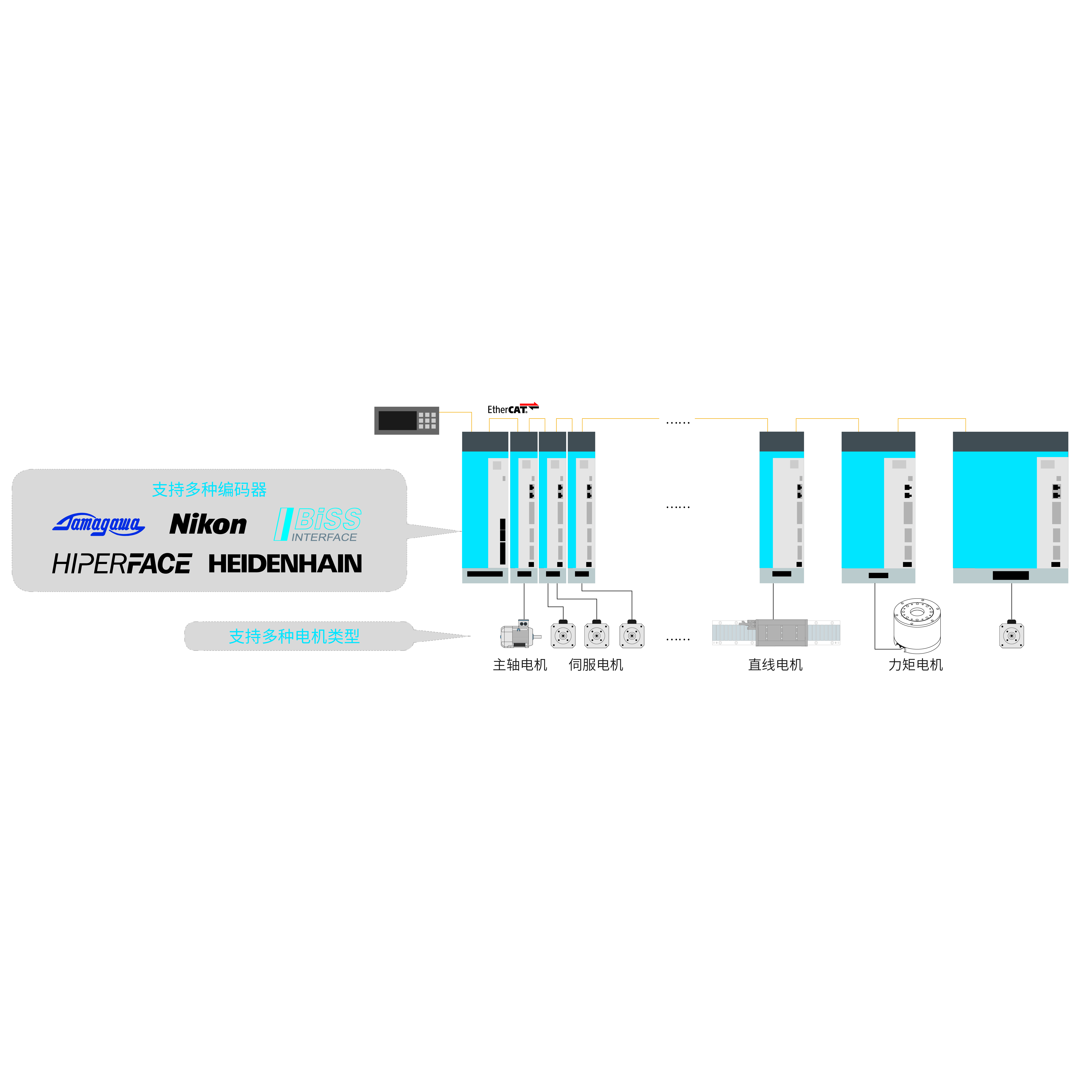

更兼容,提高系统的灵活性




支持高速100Mbps EtherCAT协议,支持PDO过程数据灵活配置。
支持CiA402行规和多种控制模式:CSP/CSV/CST/PP/PV/PT/HM。
支持多种电机类型:永磁同步电机、异步电机、主轴电机、直线电机、力矩电机等各类电机。
支持多种编码器:多摩川/尼康/ BiSS-C / EnDat2.2 / Hiperface / ABZ / 1Vpp /霍尔/旋变。

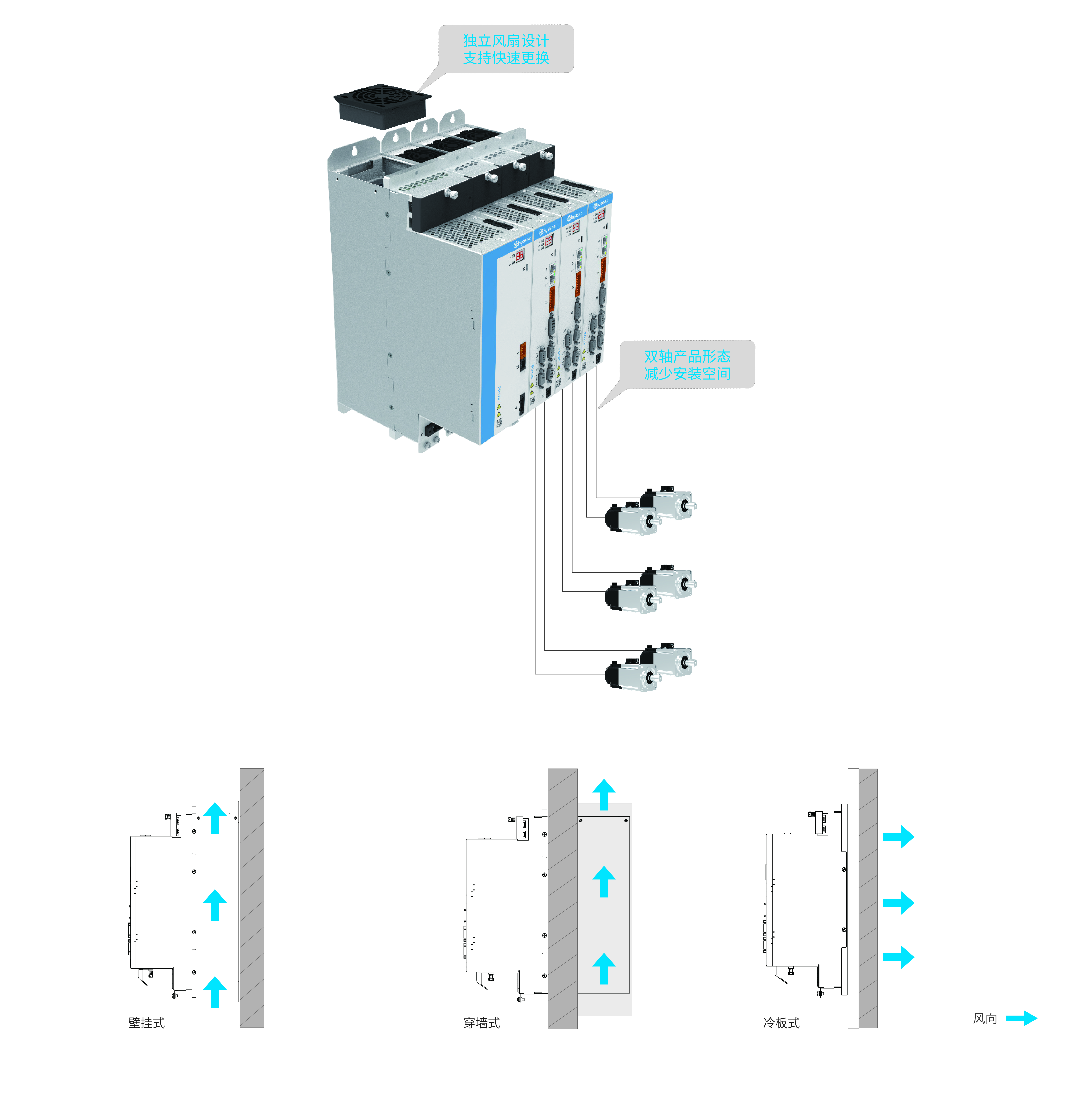

精湛设计,灵活易用


模块化结构设计,节约安装空间
双轴产品形态,化繁为简
快速更换风扇,保证连续生产
灵活安装

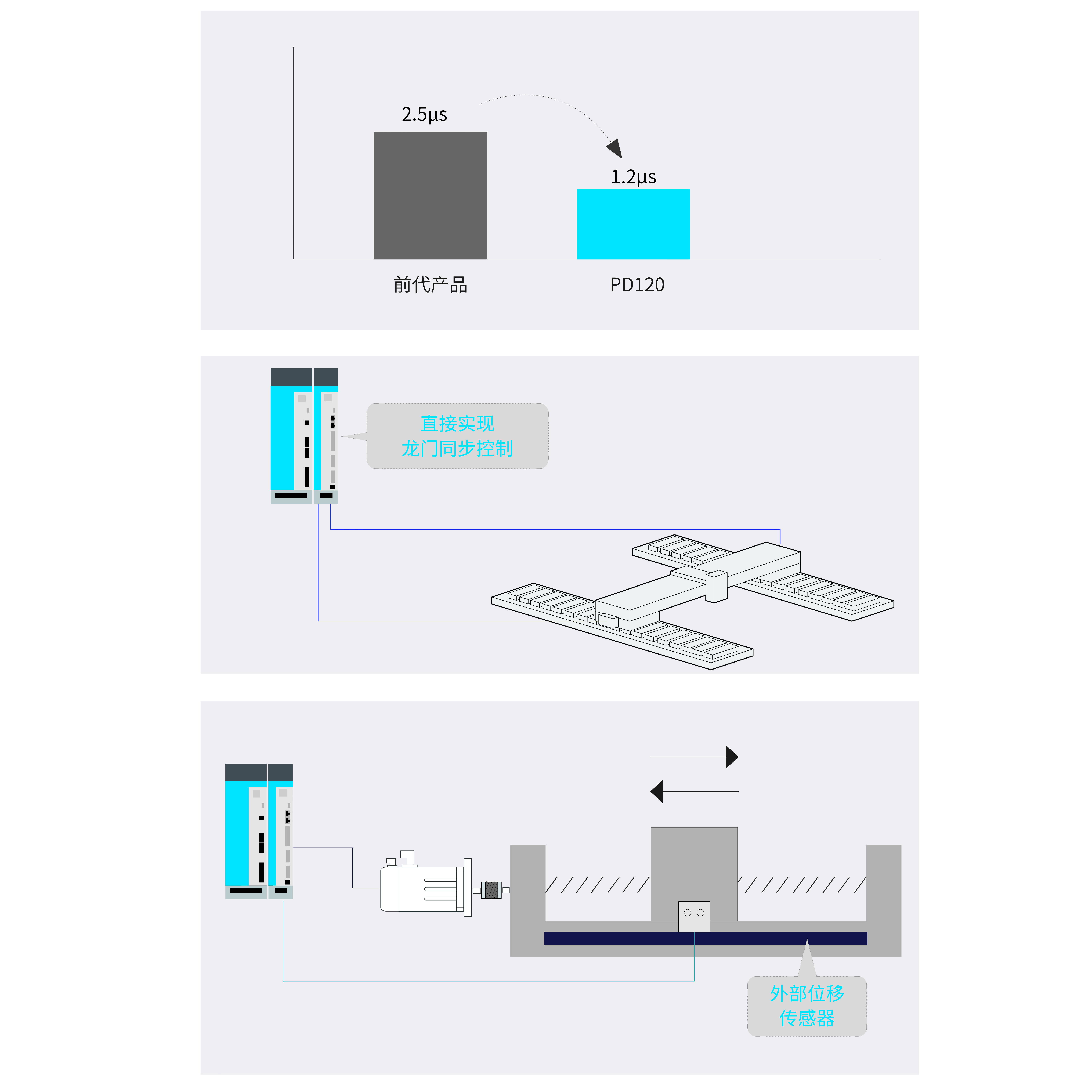

卓越性能,精准控制


性能卓越,系统性能显著提升
高精度龙门同步,实现精准控制
高性能全闭环控制,提升系统精度

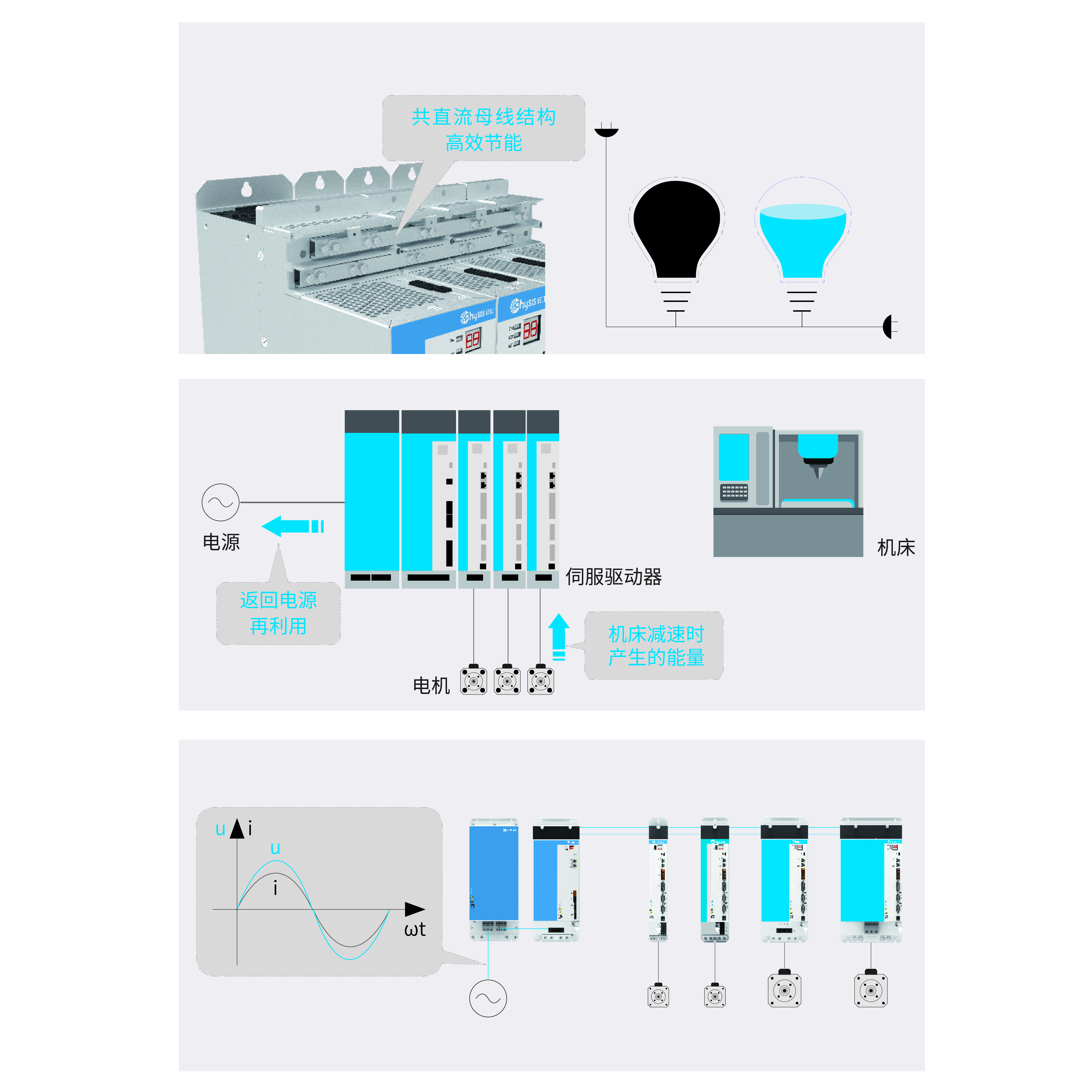

绿色驱动,节能先锋


共直流母线结构,高效节能
整流回馈系统,节能减排
应用行业
规格参数

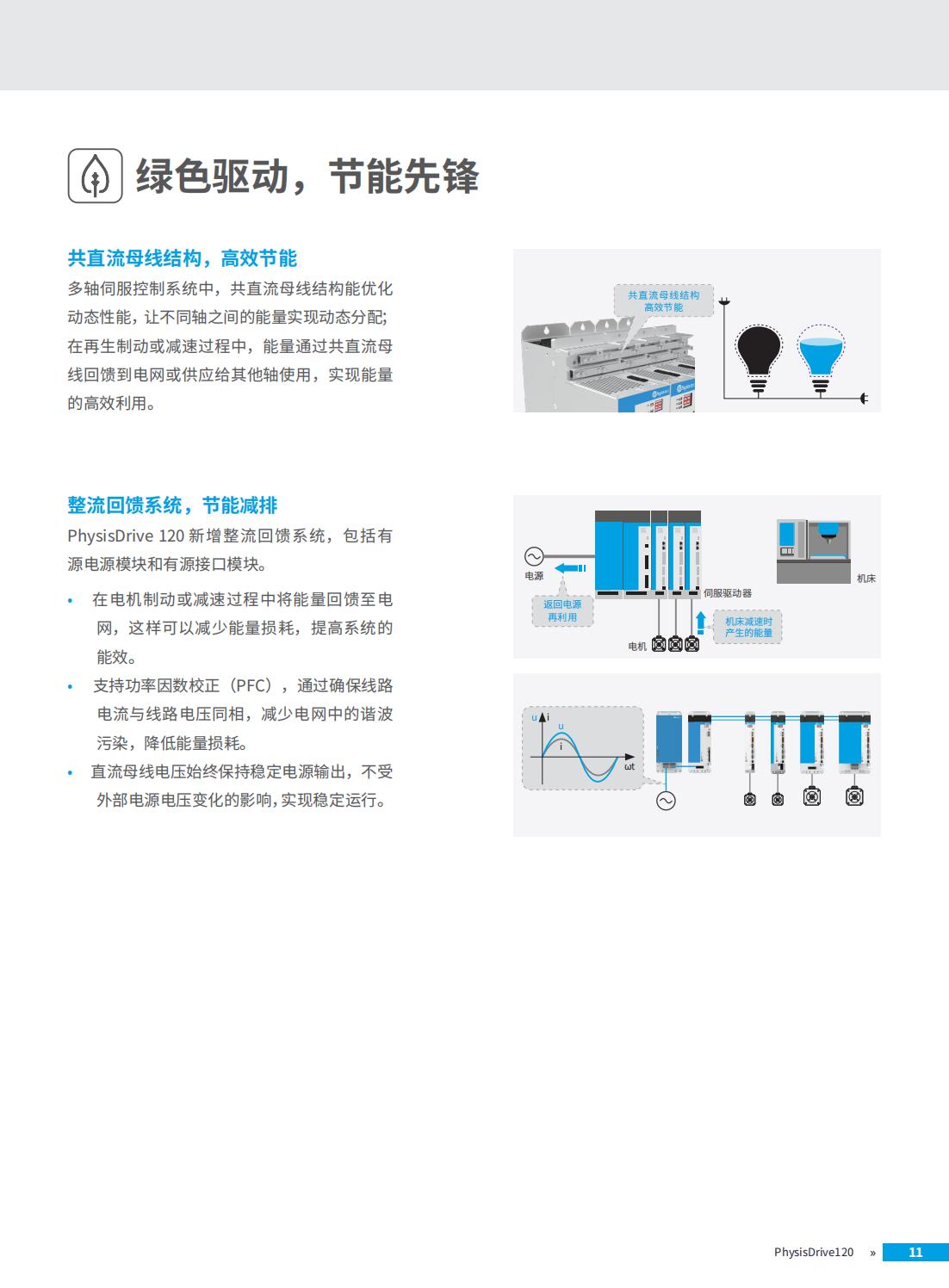

  • PhysisDrive 120 _03.jpg
    PhysisDrive 120 _03.jpg

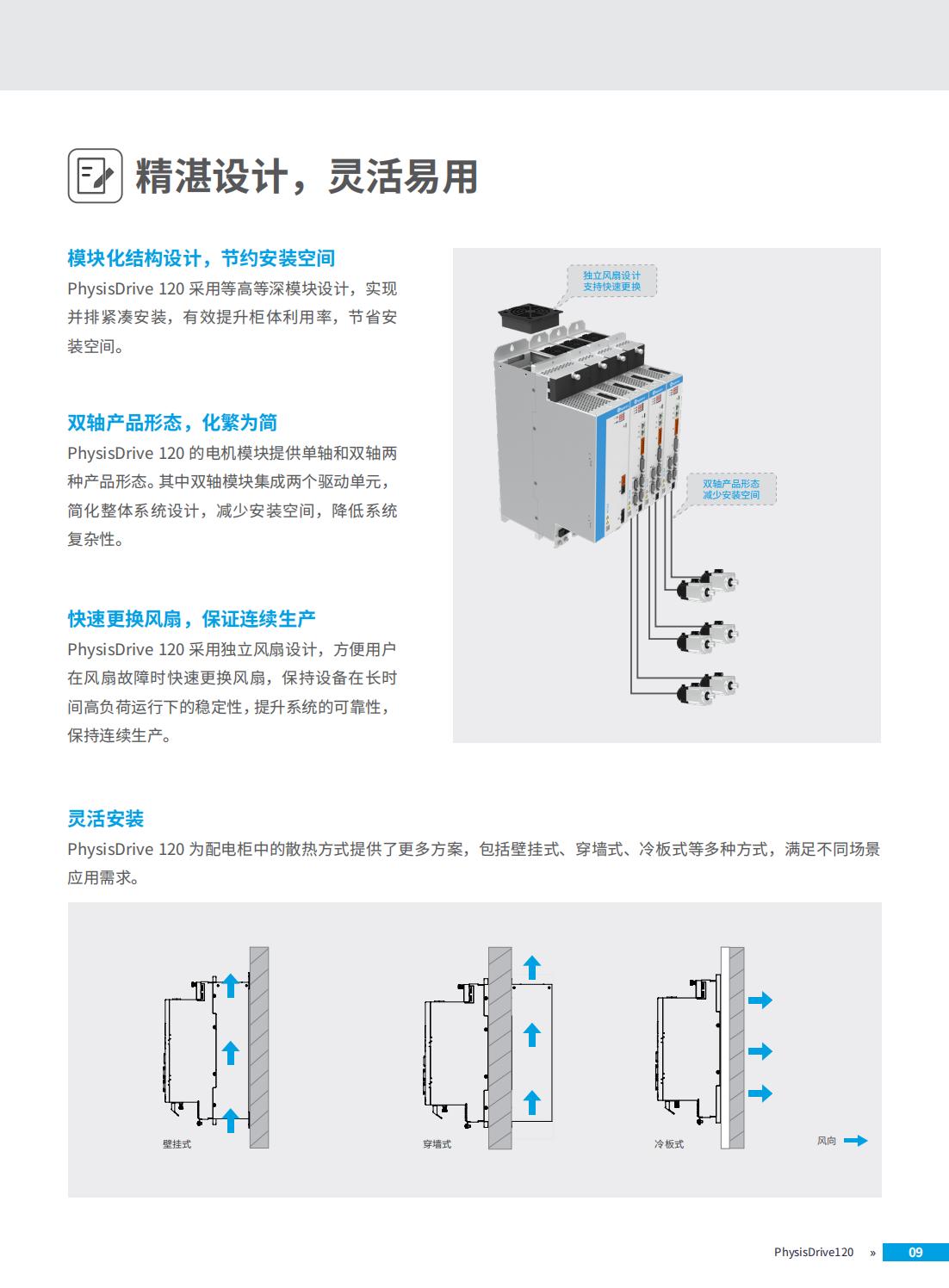

  • PhysisDrive 120 _01.jpg
    PhysisDrive 120 _01.jpg

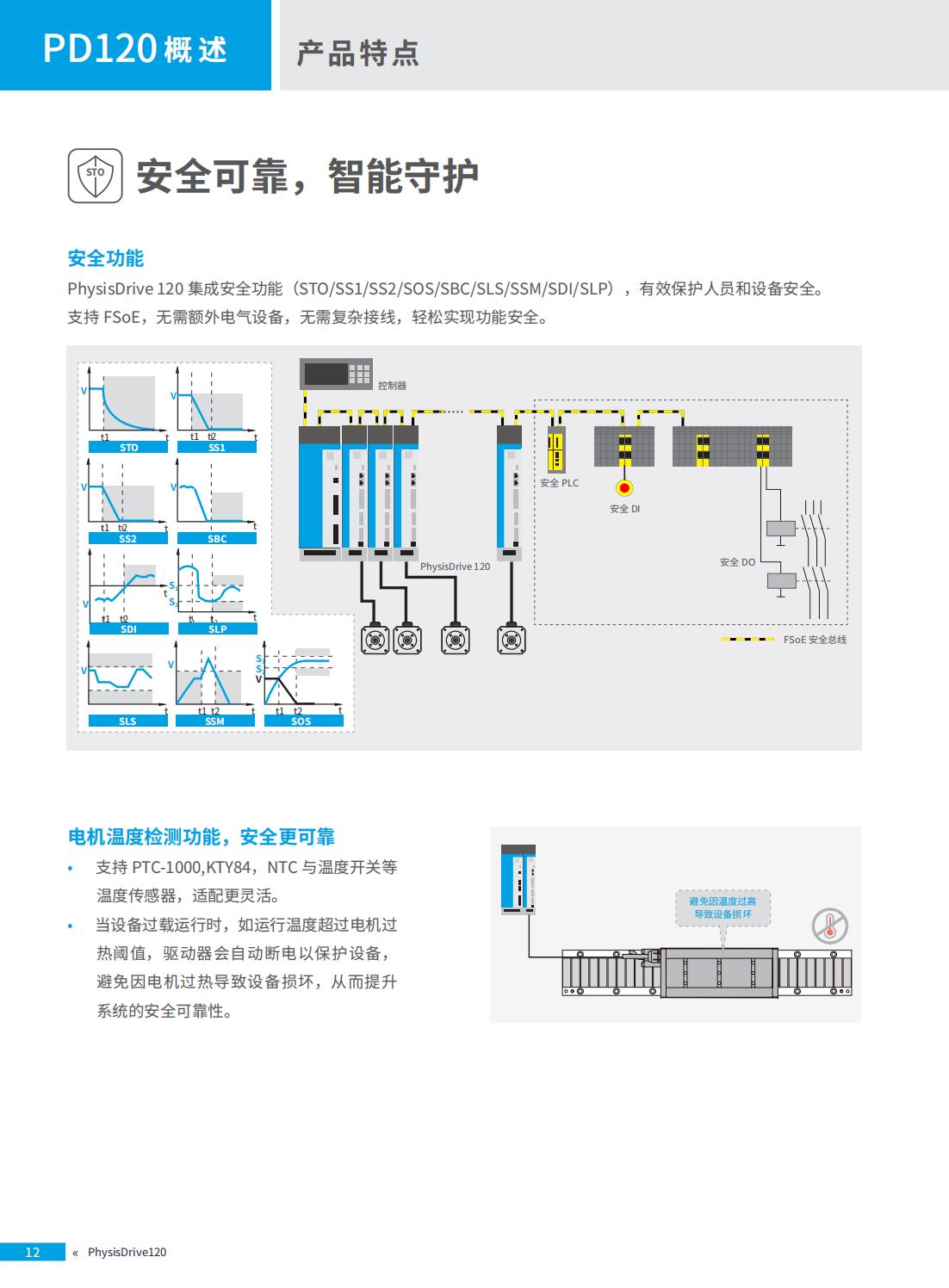

  • PhysisDrive 120 _04.jpg
    PhysisDrive 120 _04.jpg

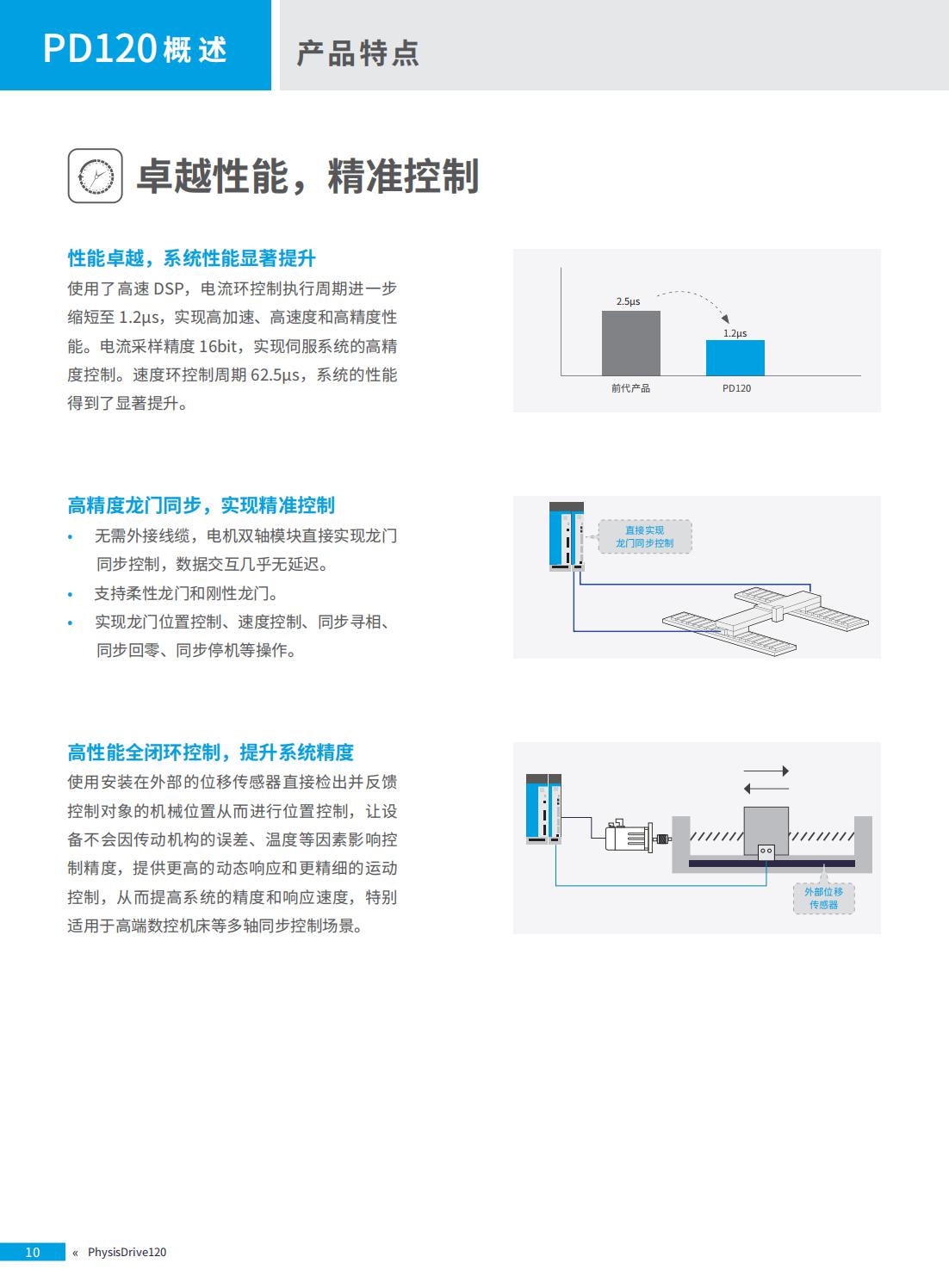

  • PhysisDrive 120 _02.jpg
    PhysisDrive 120 _02.jpg
